Comment concevoir des cuves de fermentation et des agitateurs adaptés aux bactéries cibles
Introduction
La technologie de fermentation est une composante essentielle du génie biologique moderne. La conception de la cuve de fermentation, élément central du système, influence directement la croissance des micro-organismes, la synthèse des métabolites et l'efficacité de la production. Les différentes espèces bactériennes cibles présentent des exigences spécifiques en matière d'oxygène dissous, de force de cisaillement, de transfert de masse et d'échange thermique. Par conséquent, la conception d'un système de fermentation nécessite une adaptation rigoureuse de la cuve et de son composant principal – les agitateurs – aux caractéristiques physiologiques et aux exigences du procédé des bactéries cibles. Cet article partira des caractéristiques des bactéries cibles pour explorer comment concevoir scientifiquement la cuve de fermentation. cuve de fermentation et des lames pour obtenir un processus de fermentation efficace et stable.
I. Analyse des caractéristiques des bactéries cibles
Avant de concevoir une cuve de fermentation, il est essentiel de bien comprendre les caractéristiques fondamentales des bactéries cibles. Cela concerne principalement les aspects suivants :
- demande en oxygène
- Bactéries aérobies (telles que Penicillium et Bacillus subtilis) : Un apport efficace en oxygène est nécessaire, et le système d'agitation et de ventilation est particulièrement crucial.
- Bactéries anaérobies (telles que les méthanogènes) : L'environnement anaérobie doit être strictement contrôlé.
- Bactéries anaérobies facultatives (telles que les bactéries lactiques) : Elles ne sont pas sensibles à l'oxygène, mais une aération excessive peut inhiber la production de substances.
2. Sensibilité au cisaillement
- Pour les bactéries sensibles au cisaillement (telles que les cellules de mammifères et certains champignons), une agitation douce est nécessaire pour éviter d'endommager mécaniquement les cellules.
- Pour les bactéries tolérantes au cisaillement (telles qu'Escherichia coli et les levures), une agitation plus forte peut être adoptée pour améliorer l'efficacité du mélange et du transfert de masse.
3. Morphologie de la croissance
- Type de suspension (comme la plupart des bactéries et des levures) : Convient aux systèmes de culture liquide avec mélange uniforme.
- Bactéries fixées ou filamenteuses (telles que les actinomycètes, certains champignons) : Elles ont tendance à former des agrégats ou à adhérer à la surface de la paroi, et un système d'agitation spécialement conçu est nécessaire.
Après avoir compris les informations ci-dessus, la structure et les paramètres de la cuve de fermentation et des pales peuvent être conçus spécifiquement.
Système de fermentation de bioréacteurs multiconnectés à petite échelle MIKEBIO
II. Points clés pour la conception des cuves de fermentation
1. Volume et forme structurale
Le volume de la cuve de fermentation doit être déterminé de manière globale en tenant compte de l'échelle de production, de la durée de culture et des capacités de traitement en aval. Du point de vue structurel, il existe principalement les types suivants :
- Réservoir cylindrique vertical : largement utilisé, convient à la culture liquide.
- Conception du fond conique ou sphérique : facilite l'évacuation des sédiments et le nettoyage.
- Conception modulaire : facilite le passage d’une échelle à l’autre et la production par lots multiples.
Le matériau du corps du réservoir est généralement de l'acier inoxydable (tel que le 316L) pour assurer la résistance à la corrosion, un nettoyage facile et la conformité aux exigences des BPF.
2. Système de ventilation
Le système de ventilation est un moyen important d'apport d'oxygène dans la cuve de fermentation ; il comprend principalement les distributeurs de gaz, les barboteurs et la conception des entrées d'air. À prendre en compte :
- Taille des bulles : les bulles plus petites ont une surface spécifique plus grande, ce qui favorise le transfert d'oxygène ;
- Uniformité de la distribution : éviter l’hyperoxygénation ou l’hypoxie locale ;
- Problème de moussage : Certaines souches sont sujettes à la formation de mousse, et des dispositifs de détection et d’élimination de la mousse doivent être installés.
Pour la fermentation aérobie nécessitant un grand volume d'air, on peut adopter des stratégies d'apport d'oxygène pur et d'aération multipoints.
3. Système d'échange thermique
La croissance et le métabolisme des micro-organismes s'accompagnent d'un dégagement de chaleur, et la température doit être efficacement contrôlée. Les méthodes de refroidissement courantes comprennent :
- Refroidissement par enveloppe : Convient aux petites cuves de fermentation ;
- Serpentin de refroidissement intégré : Convient aux réservoirs de grand volume ;
- Serpentin de refroidissement associé à un système de pulvérisation : utilisé dans des scénarios de dissipation thermique rapide.
La surface d'échange thermique et la plage de températures de croissance optimales des bactéries cibles déterminent l'échelle de la conception du système de refroidissement.
4. Joint d'étanchéité de l'arbre d'agitation
L'étanchéité de l'arbre est un élément clé pour garantir des conditions aseptiques. Les méthodes courantes comprennent :
- Garniture mécanique (garniture mécanique + barrière vapeur) ;
- Système d'entraînement magnétique : Adapté aux exigences aseptiques de haut niveau pour empêcher l'arbre de traverser la paroi du réservoir.
III. Principes de conception des pales
La pale est l'élément principal qui influe sur l'agitation. Une conception judicieuse des pales permet d'améliorer la structure du champ d'écoulement, d'accroître l'efficacité du transfert d'oxygène et de réduire les dommages dus au cisaillement.
1. Sélection du type de lame
Selon les exigences des bactéries cibles, les types de lames couramment utilisés comprennent :
- Pales à flux radial (telles que les pales Rushton) : Conviennent aux conditions de cisaillement élevé et de forte ventilation, telles que la fermentation bactérienne aérobie ;
- Pales à flux axial (telles que des pales à ruban hélicoïdal, des hélices) : Conviennent aux systèmes de culture mixtes sensibles ou à haute viscosité ;
- Pales à bulles : Combinant apport d'oxygène et agitation, adaptées à la fermentation à rapport gaz-liquide élevé ;
- Types de pales améliorés (tels que les pales ondulées et les pales coniques inversées) : Améliorent le flux tout en réduisant la force de cisaillement.
2. Position d'installation et nombre de couches des lames
- Lames monocouches : Conviennent aux applications à petite échelle ou à faible contrainte de cisaillement ;
- Lames multicouches : améliorent l'efficacité du mélange supérieur et inférieur, adaptées aux cuves de fermentation à haute viscosité ou de grand volume ;
- Conception du pas : L'espacement des pales doit être raisonnablement agencé afin d'éviter les zones mortes et les courts-circuits.
3. Vitesse d'agitation et densité de puissance
L'agitation à grande vitesse peut améliorer le transfert de masse, mais elle augmentera la consommation d'énergie et la force de cisaillement.
La puissance d'agitation (P/V) doit être optimisée en fonction de la souche de bactéries, et la plage courante est de 0,5 à 5 kW/m³.
Le système d'agitation à vitesse variable permet un contrôle différencié à différentes étapes.
4. Tenir compte de l'effet d'amplification
Les conditions d'agitation dans les petites cuves de laboratoire sont faciles à contrôler, mais des problèmes tels que la limitation en oxygène et un mélange hétérogène sont susceptibles de survenir lors du passage à l'échelle industrielle. Par conséquent, la conception des pales doit tenir compte des éléments suivants :
- Le principe de similitude en mécanique des fluides (tel que la cohérence du nombre de Reynolds et du nombre de puissance) ;
- Assurer l'uniformité de l'agitation et de l'apport en oxygène ;
- Ajustez la taille et la disposition des pales pour vous adapter aux variations du champ d'écoulement du grand réservoir.
IV. Analyse de cas typiques
- Cas 1 : Conception de cuves de fermentation de Penicillium pour une production de pénicilline à haut rendement
- Caractéristiques de la souche : Champignons filamenteux, nécessitant un apport élevé en oxygène mais sensibles au cisaillement ;
- Points clés de conception : Adopter des pales à flux axial avec de larges diamètres de feuilles pour éviter d’endommager le mycélium ; Structure de pales multicouches ; Système de ventilation à bulles ; Le serpentin de refroidissement est installé dans le réservoir.
- Effet : Augmente significativement le rendement en pénicilline et réduit le phénomène d'agglomération mycélienne.
- Cas 2 : Culture à haute densité de protéines d'expression chez Escherichia coli
- Caractéristiques de la souche : Nécessite une forte concentration d’oxygène et est résistante au cisaillement ;
- Points forts de la conception : Les pales de turbine Rushton sont sélectionnées pour optimiser le transfert d’oxygène ; Système d’admission d’air multipoint, associé à un apport d’oxygène pur ; Agitation à haute densité de puissance
- Effet : Atteindre une densité cellulaire >100 g/L et améliorer significativement l'efficacité d'expression des protéines.

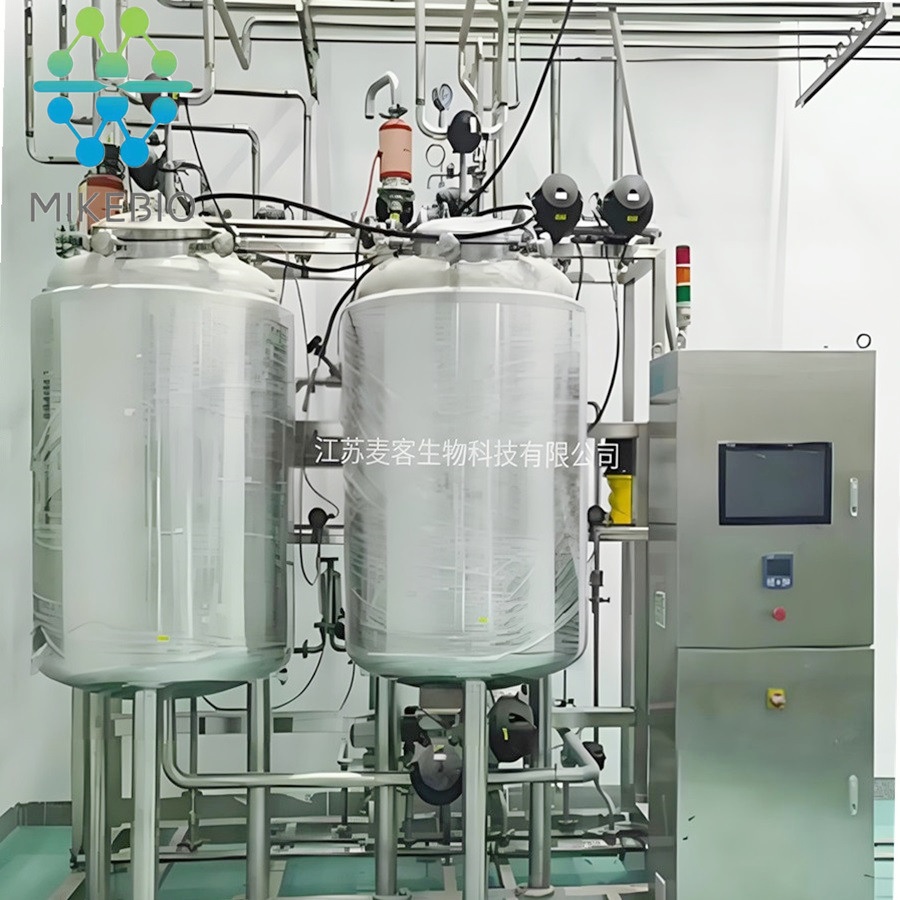

Système de nettoyage CIP MIKEBIO
V. Résumé et perspectives
La conception des cuves et des agitateurs de fermentation est un projet systématique. Elle exige une compréhension approfondie des besoins physiologiques et métaboliques des bactéries cibles, ainsi que l'intégration des principes modernes de la mécanique des fluides, des transferts de masse et de chaleur et du génie des procédés afin d'obtenir une production par fermentation efficace, stable et économique.
Avec le développement de la biologie synthétique, de la fabrication intelligente et de la technologie des jumeaux numériques, la conception des futurs équipements de fermentation deviendra plus intelligente et personnalisée. Par exemple :
- La simulation CFD optimise le champ d'écoulement et l'efficacité du transfert d'oxygène ;
- Système de lames adaptatives modulaires
- Système de surveillance en ligne et de contrôle dynamique piloté par l'IA.
Un système de fermentation haute performance, véritablement « conçu sur mesure pour chaque souche bactérienne », sera la clé pour que la bioproduction atteigne un niveau supérieur.
